シビック EG6 ECU (フリーダムコンピュータ) 修理作業

リフレッシュ作業とのことで入庫。

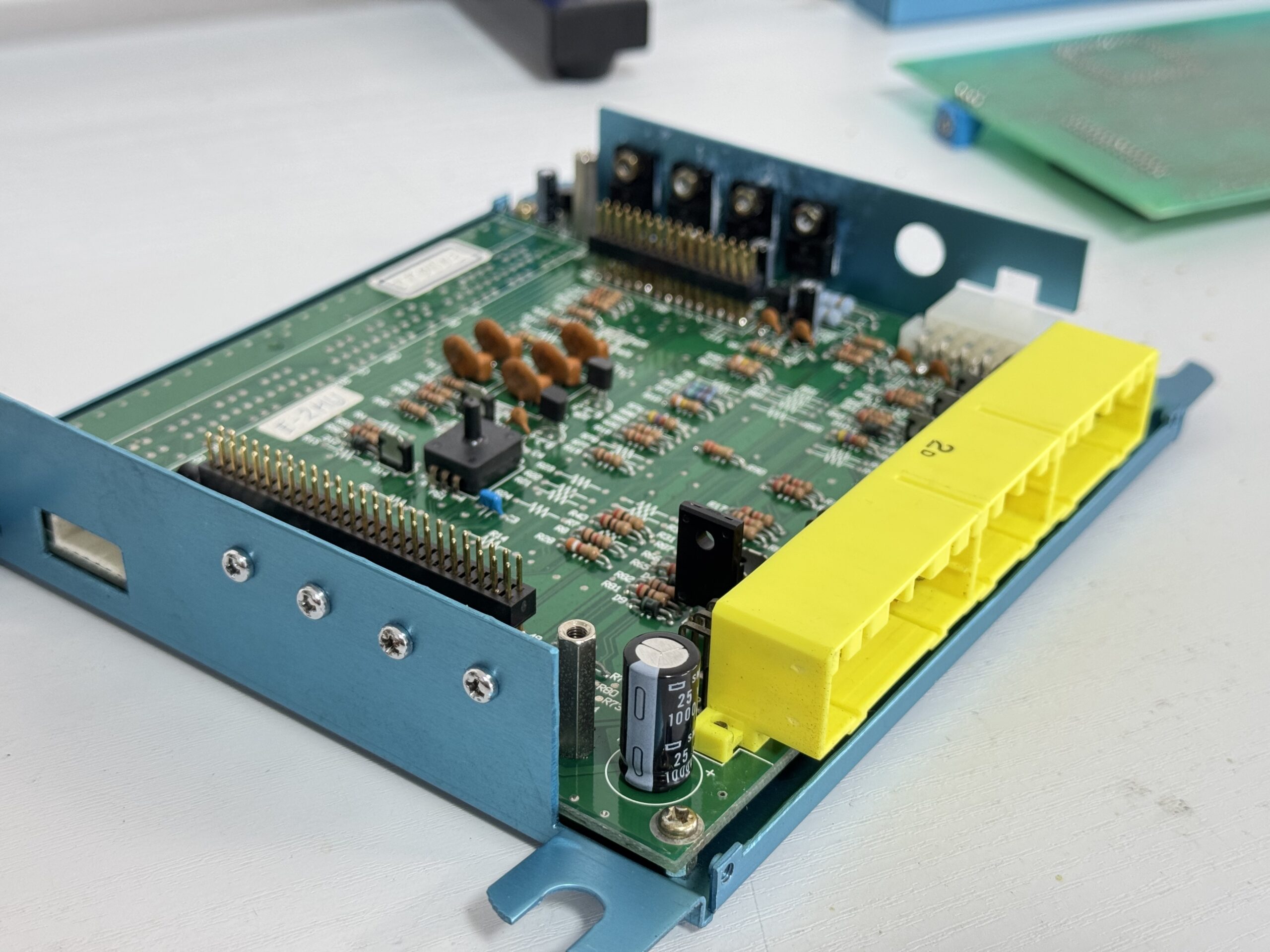

ECUは今でも絶大な人気を誇る、フリーダムコンピュータ。

通称、青箱。

車体は、シビック EG6。

フリーダムコンピュータといえば、AE86やロードスターが多いので珍しい。

不具合の症状は、セッティングデータ書き込み不良。

症状は少しややこしく、エンジン始動時は書き込み可能で、エンジン再始動すると書き込んだデータがリセットされる模様。

書き込みデータ記憶不良と言った方が分かりやすいかも。

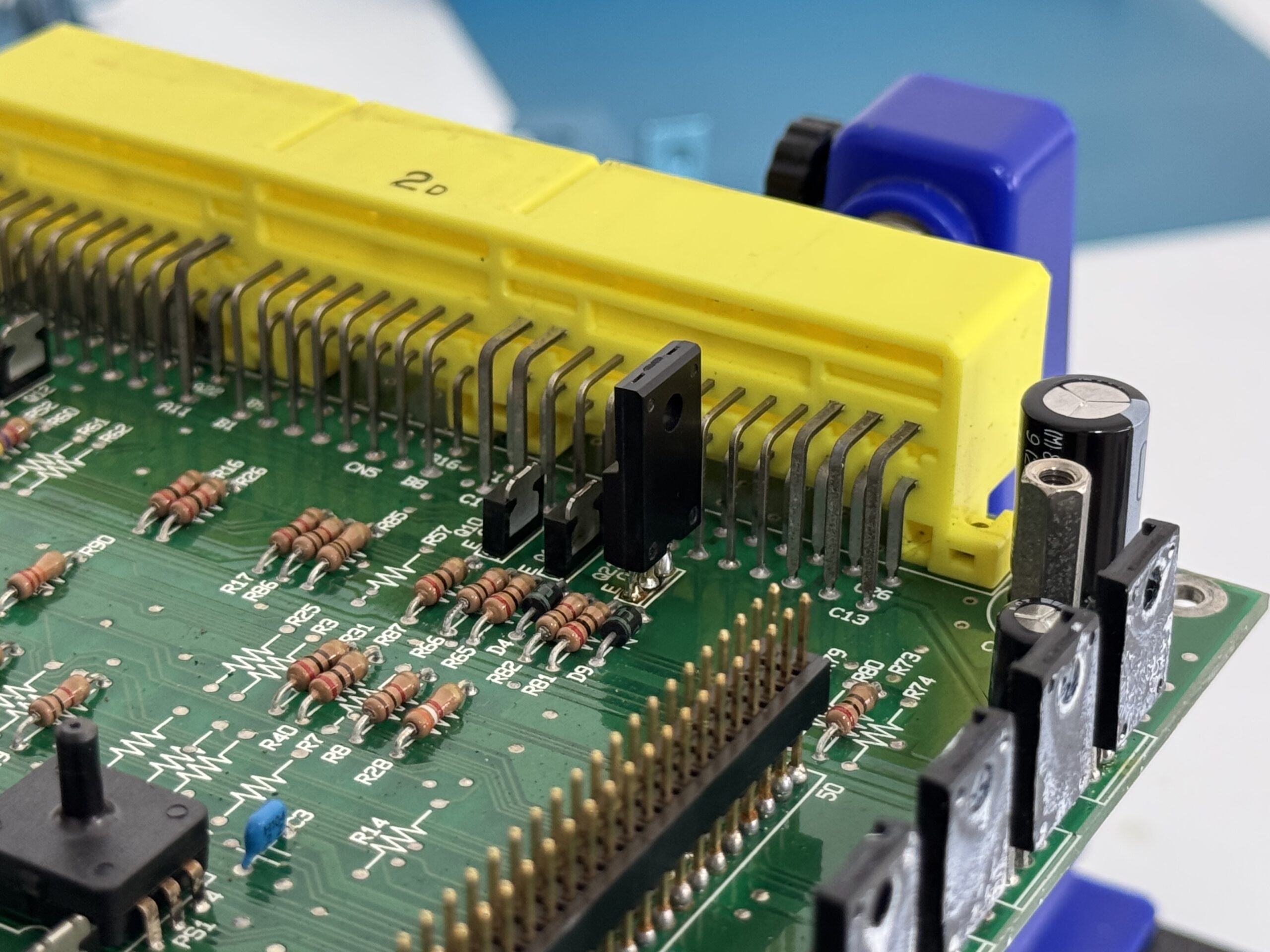

受け入れ確認中にトランジスタ焼損を発見。

ここで大問題、トランジスタは既に廃盤で入手不可。

新品があればなんて事のない作業。

上記のこともあり修理不可案件が多いので普段はお断りしているが、リスクのことやその他諸々ご了承いただいたので、修理作業へ移行。

電気部品屋にお願いし、トランジスタ互換表を元に近似品を選定依頼。

近似品だけあってスペック同等とはいかないが、限りなく近い素子を発見。

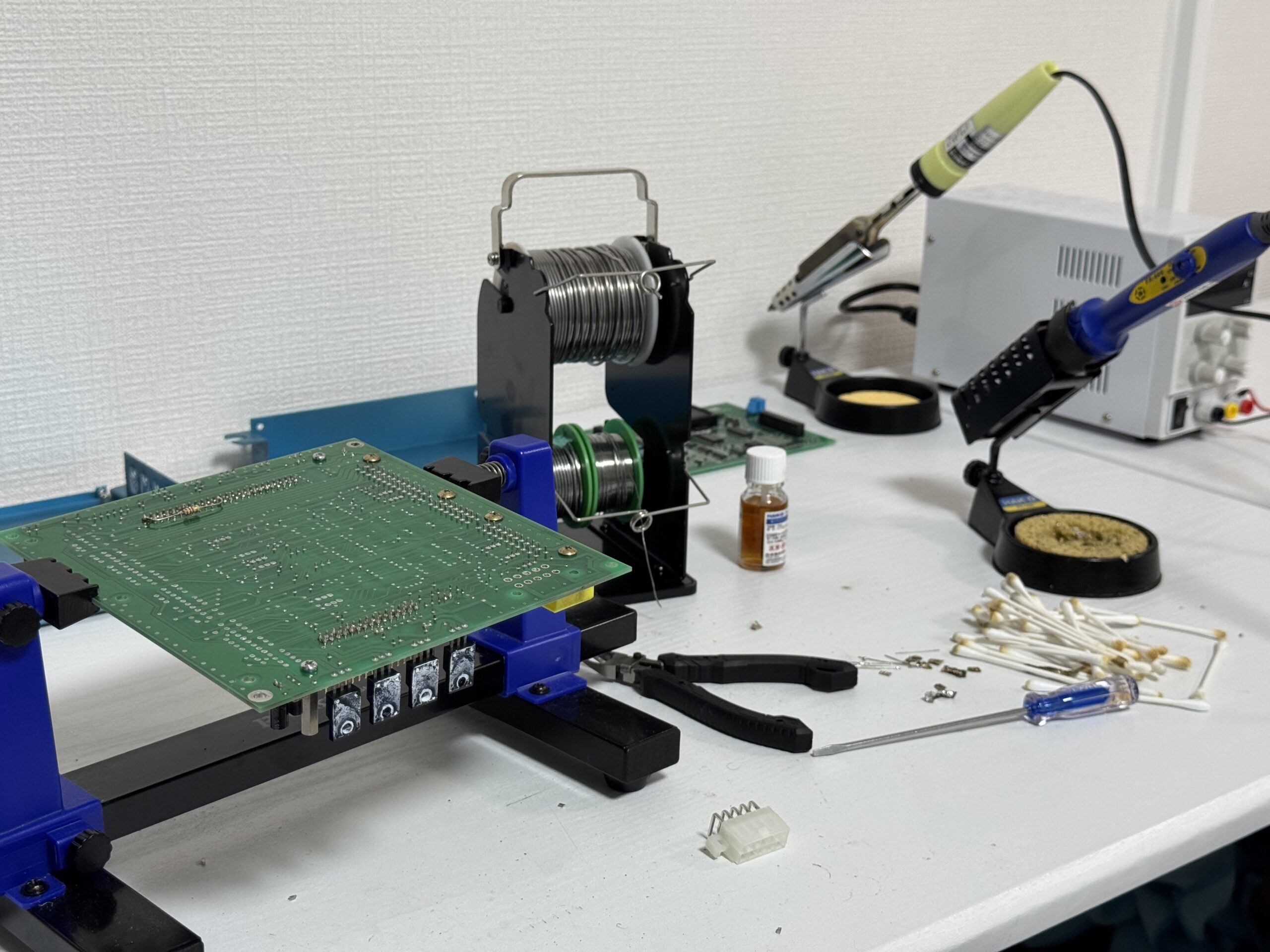

納期まで時間を要すため、その間に以下作業を実施。

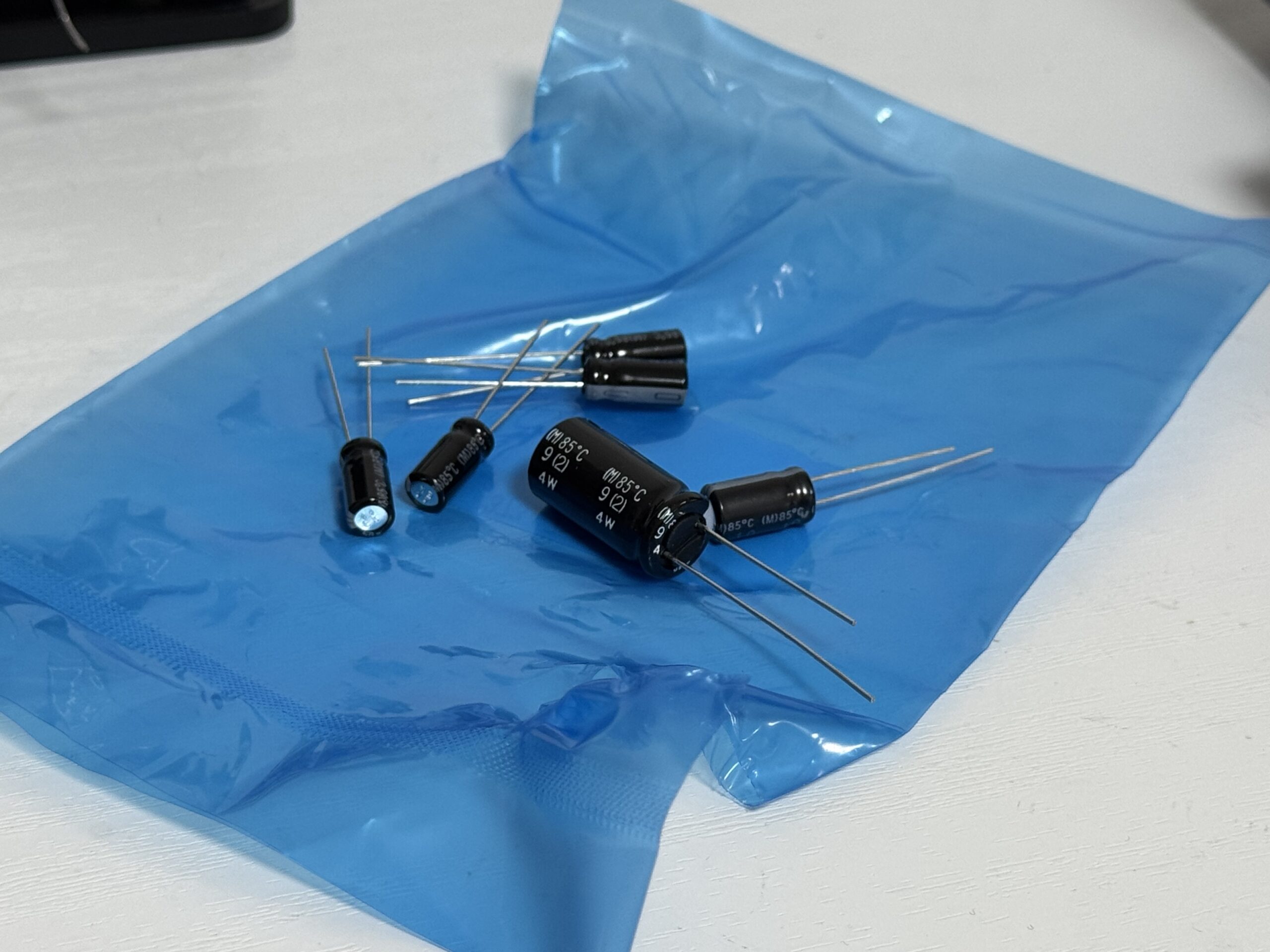

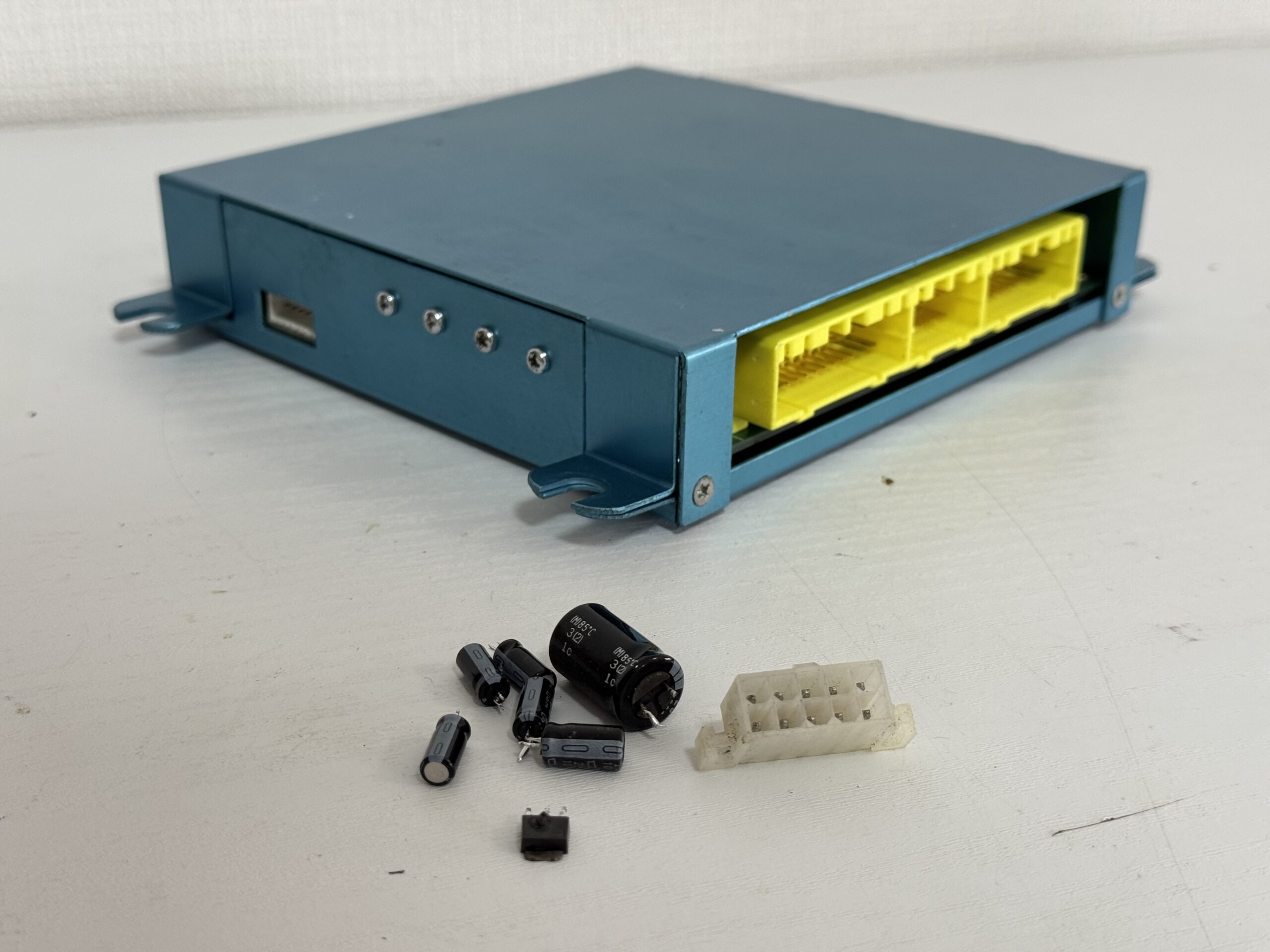

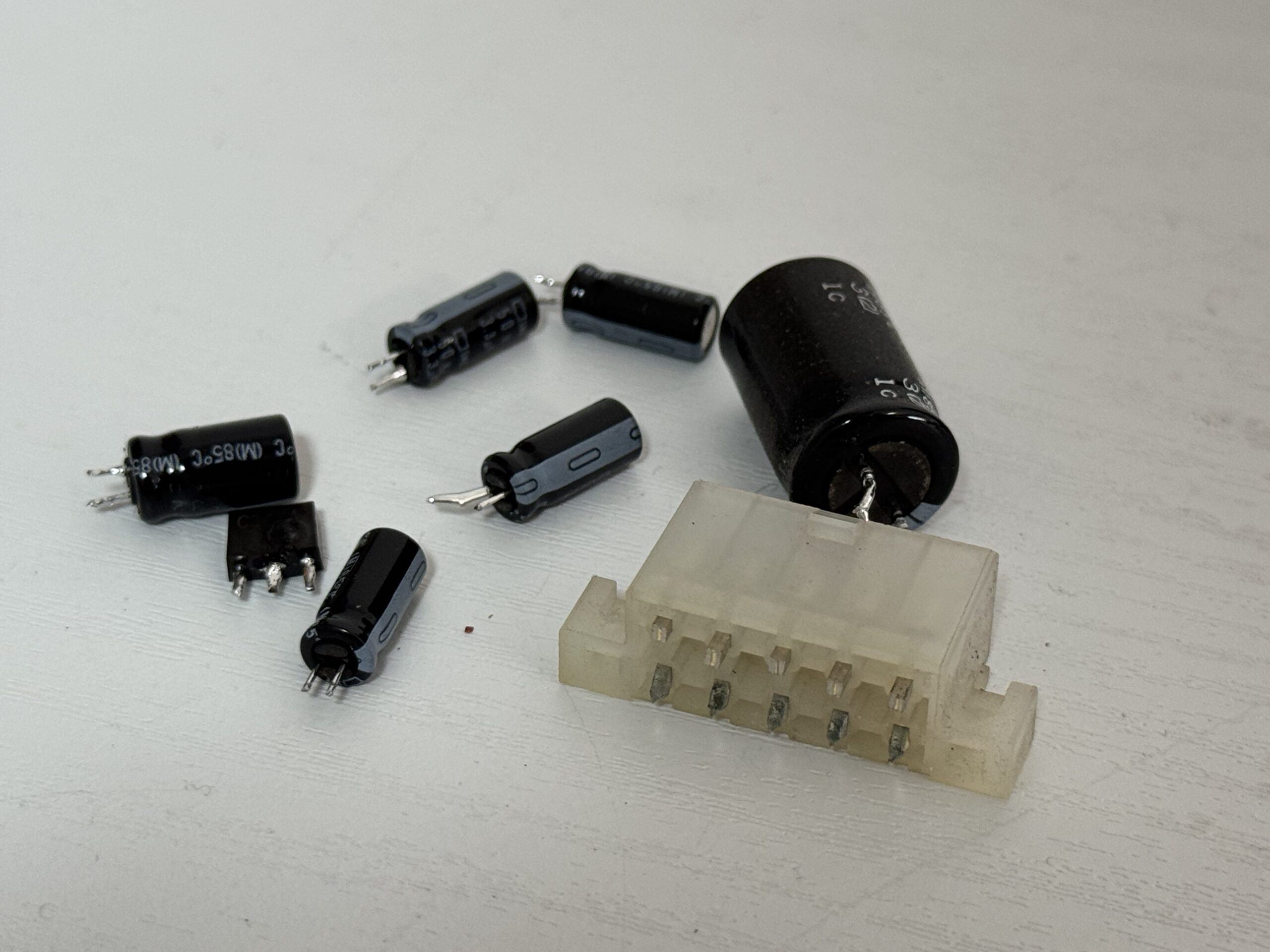

・電解コンデンサー新品交換(6箇所)

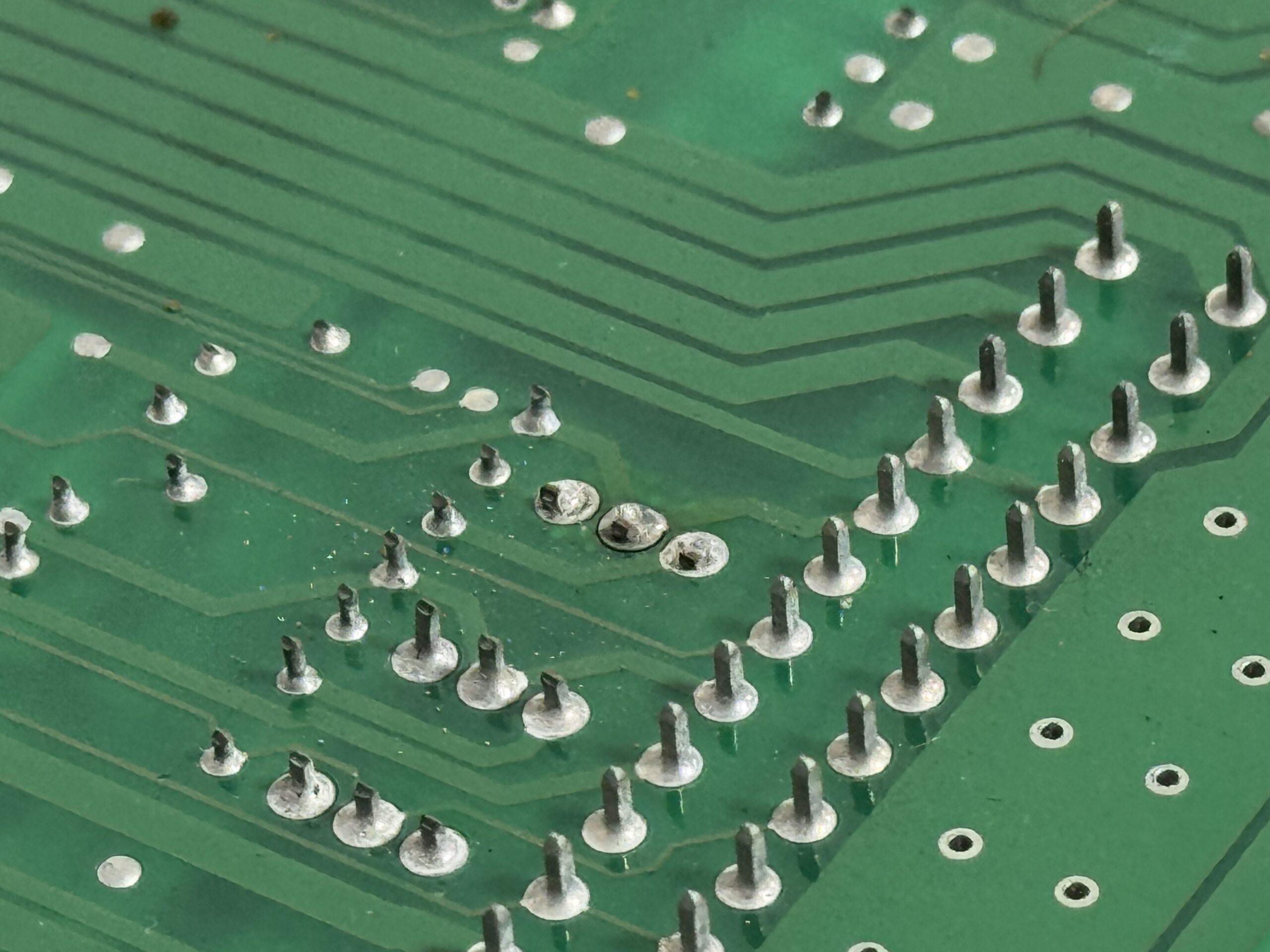

・ハンダクラック修正

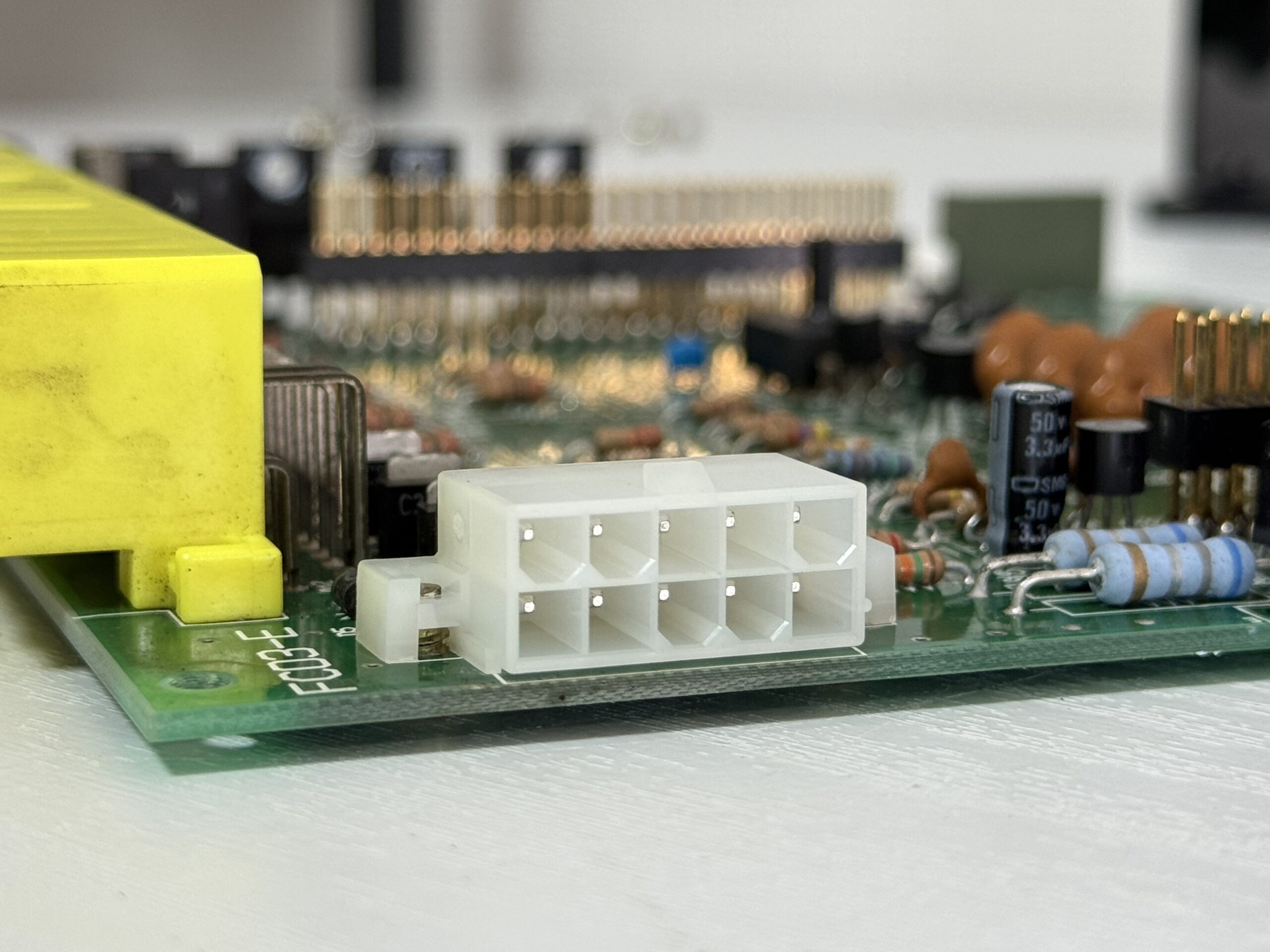

・通信コネクタ新品交換
・エンジンハーネス取付コネクタ接点復活

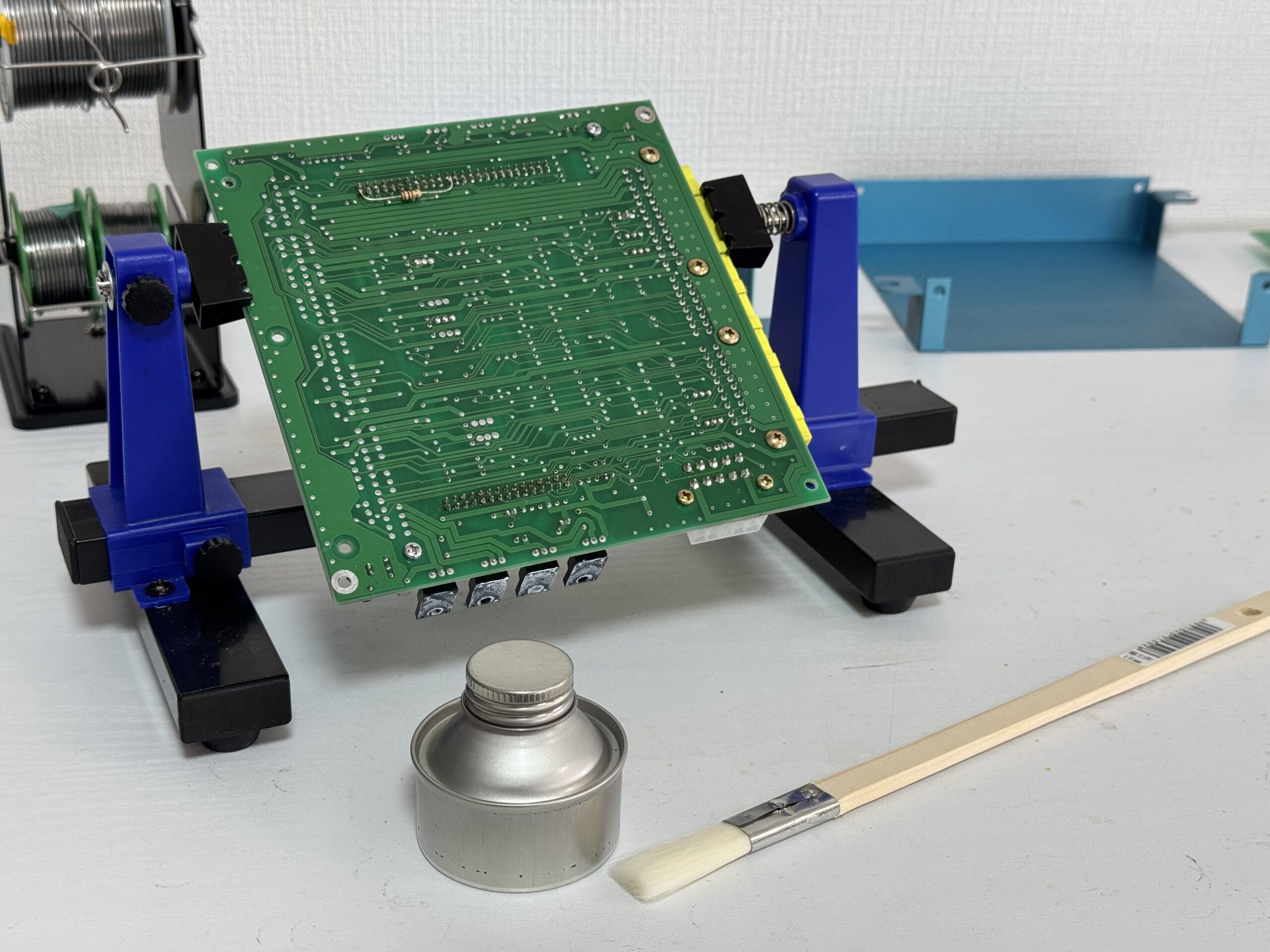

・基板洗浄
・筐体洗浄

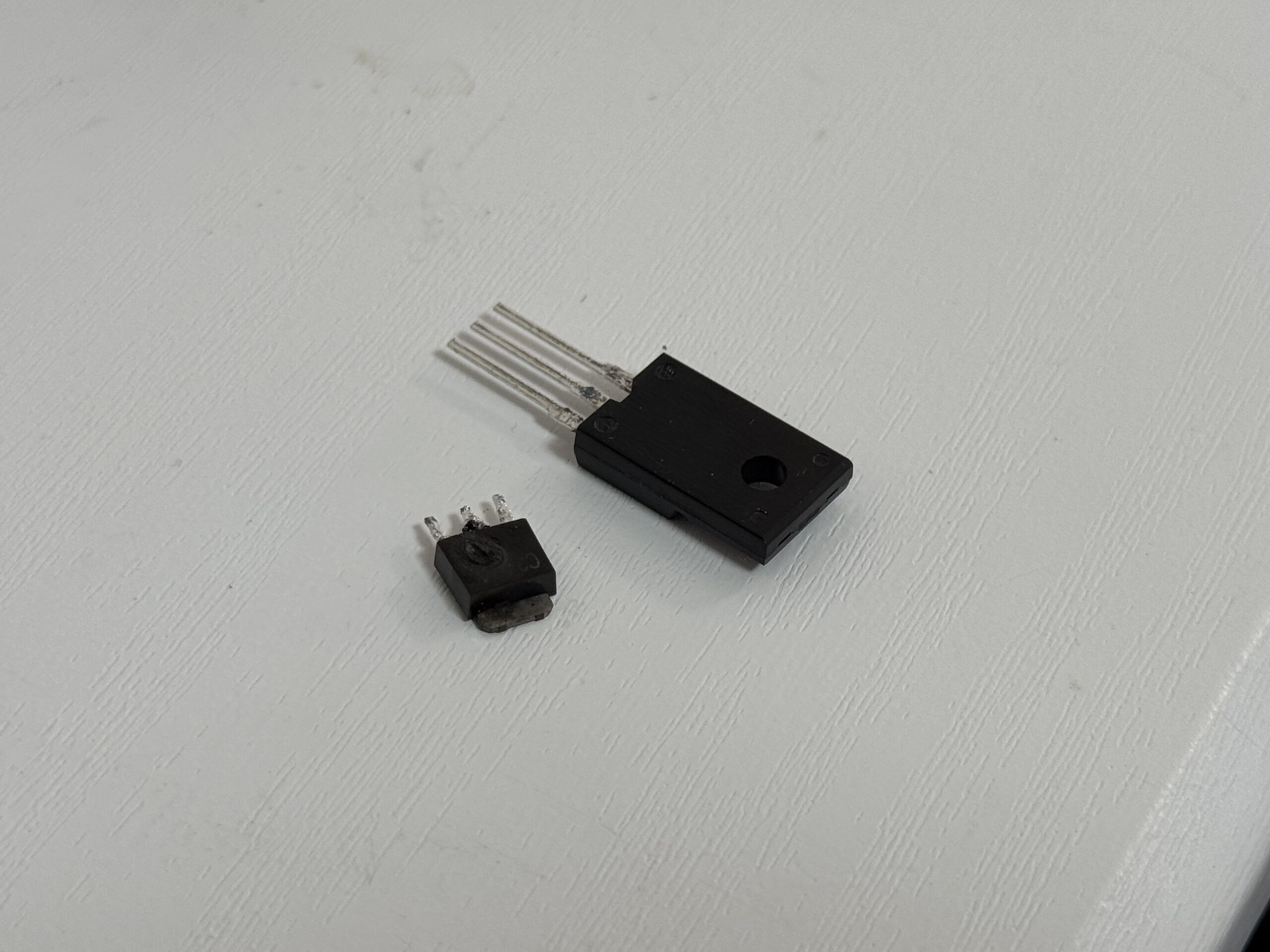

焼損したトランジスタを取外し。

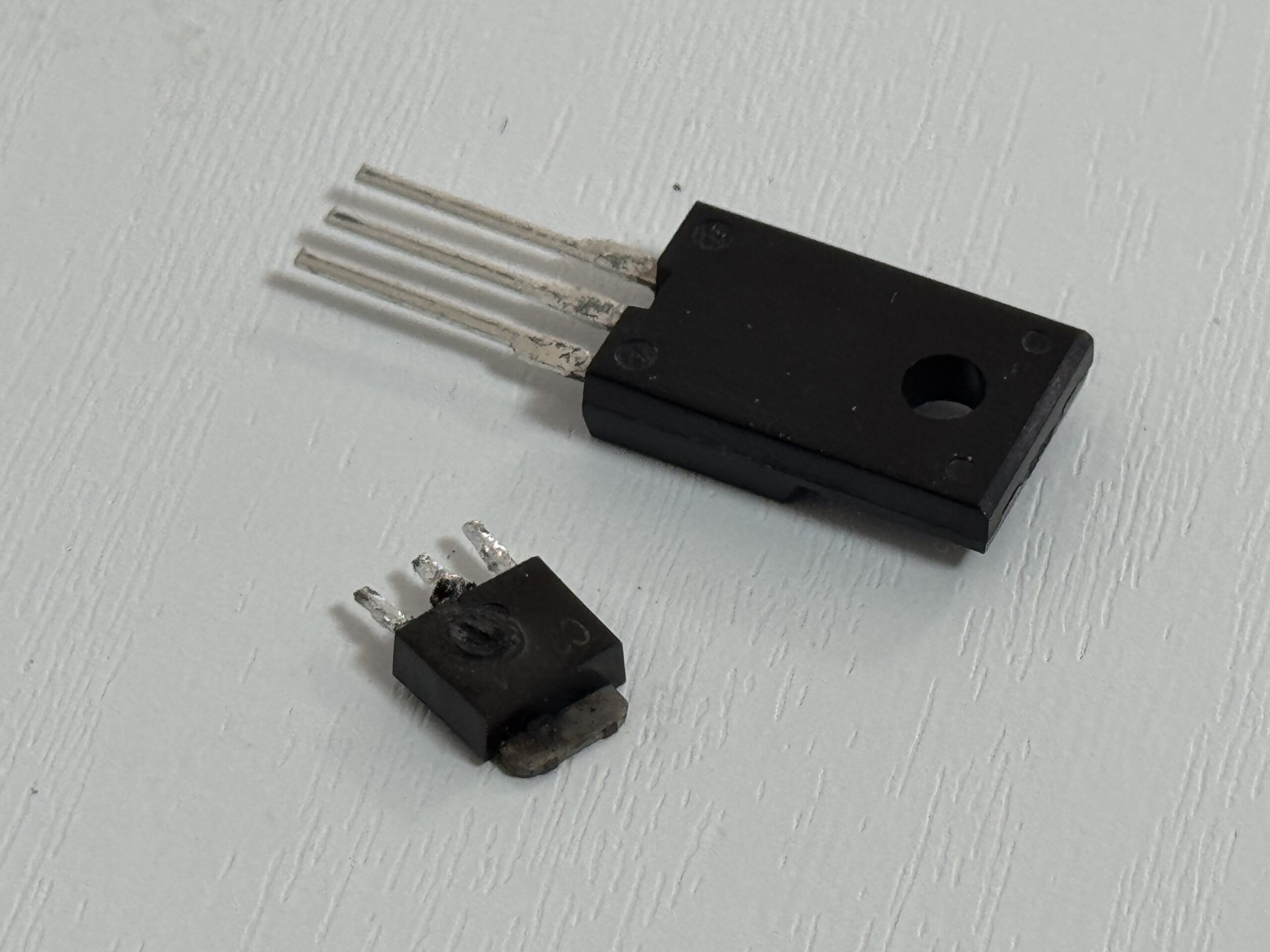

溶け膨らんで火災の一歩手前、危なかったところ。
(上：新品、下：取外し品)

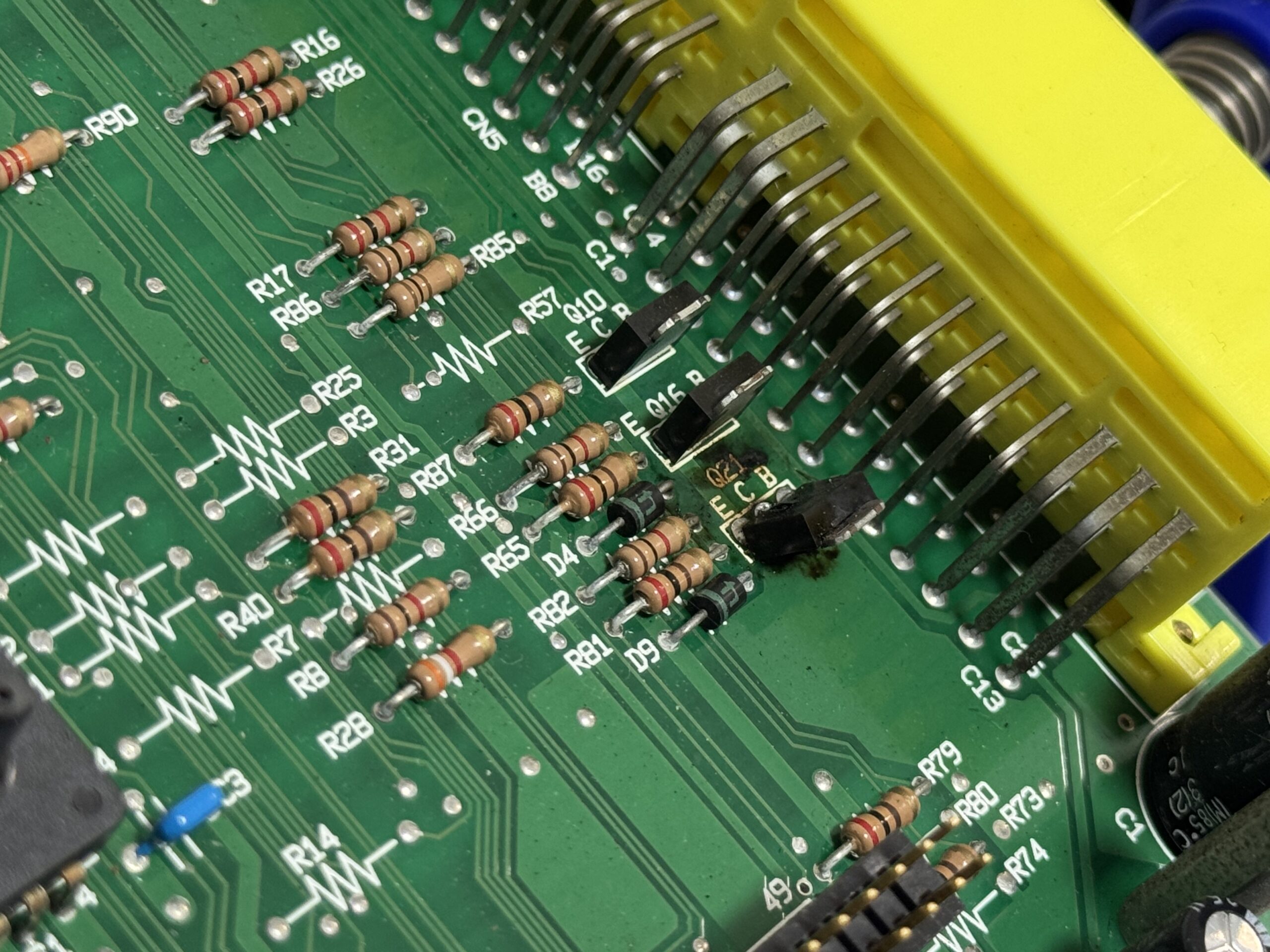

なんとトランジスタ取付下部の基板側にも焼損箇所発見。

今のところ導通は問題なし。

ただし寿命は時間の問題。

純正に戻すか、LINKECU化検討すべきか。

以下、トランジスタ到着後実施。

・基板損傷箇所修正
・廃盤トランジスタ新品交換
・オプション基板コーティング
・欠品ネジ取付

基板回路上は問題なし。

車両にて動作確認あるのみ。
